RETEFIX: dati tecnici
Componenti principali
Il componente di sicurezza è costituito essenzialmente da un'asta estensibile da un lato e regolabile dall'altro e da due morsetti (uno per parte) realizzati con profilo a C con costole di rinforzo.
La regolazione dell'asta è realizzata tramite spingente a vite.
I due morsetti sono realizzati con profilo a C per le parti che costituiscono l'asta del morsetto e la ganascia provvista di spingente a vite, mentre la ganascia di contrasto è costituita da un piatto in acciaio di grande spessore.
Ogni morsetto è dotato di golfara per l'applicazione dei connettori adatti all'aggancio della fune di sostegno della rete anticaduta.

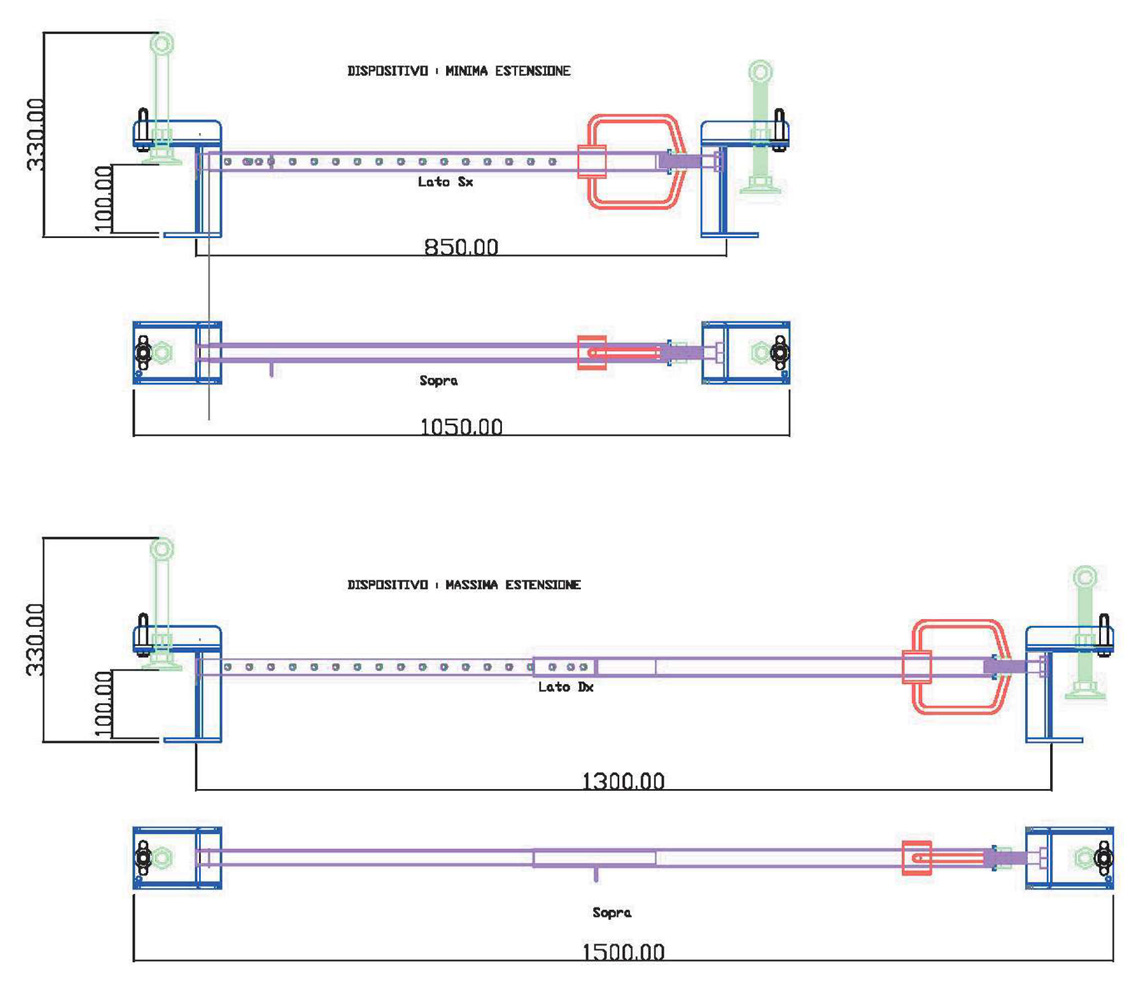

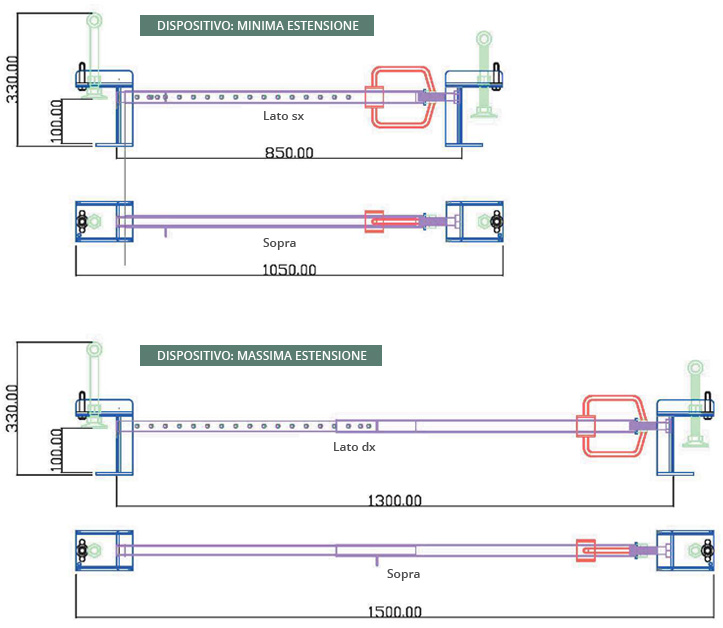

Dimensioni
Gli ingombri del dispositivo possono essere così indicati nelle due condizioni (massima estensione, minima estensione):
  • altezza massima del morsetto: 330 mm
  • larghezza 100 mm
  • lunghezza (massima estensione): 1500 mm
  • lunghezza (minima estensione): 1050 mm
  • peso complessivo: 10 Kg
Dati tecnici Retefix
Distanze tra i tegoli in cui viene inserito il lucernario
  • distanza massima tra l'estremità dei tegoli: 1300 mm
  • distanza minima tra l'estremità dei tegoli: 850 mm
  • spessore massimo dell'estremità del tegolo: 100 mm
Componenti principali
Il componente di sicurezza commercializzato già assemblato e pronto all'uso è costituito dai seguenti elementi principali:

Lato destro:
a) Asta estensibile (parte interna) con foratura passo 35 mm per consentire l'adattamento del dispositivo "RETEFIX" alla luce tra le estremità dei tegoli. Questa caratteristica permette l'applicazione del dispositivo alle varie tipologie normalmente utilizzate.
b) Morsetto solidale con l'asta sopra descritta completo di spingente. Il fissaggio di questo particolare consente di garantire la posizione del dispositivo "RETEFIX".

Lato sinistro:
a) Asta estensibile (parte esterna) sulla quale sono stati realizzati ad una estremità i fori per l'inserimento dello spinotto di bloccaggio alla lunghezza desiderata del dispositivo ed all'altra estremità è presente la madrevite, manualmente movibile per la regolazione fine della lunghezza del dispositivo.
b) Morsetto completo di spingente e vite solidale che completa il sistema di regolazione fine del dispositivo.

Retefix è adatto ed adattabile a quasi tutte le dimensioni dei lucernari grazie alla regolazione dell'asta centrale e può essere fornito in kit con le reti anticaduta.

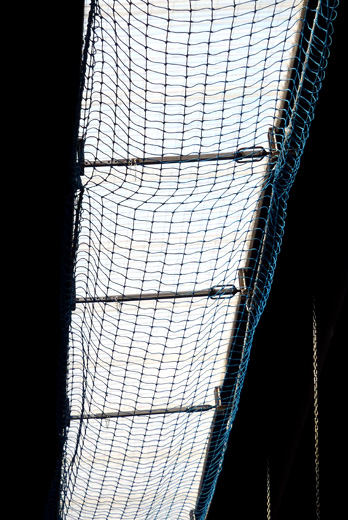

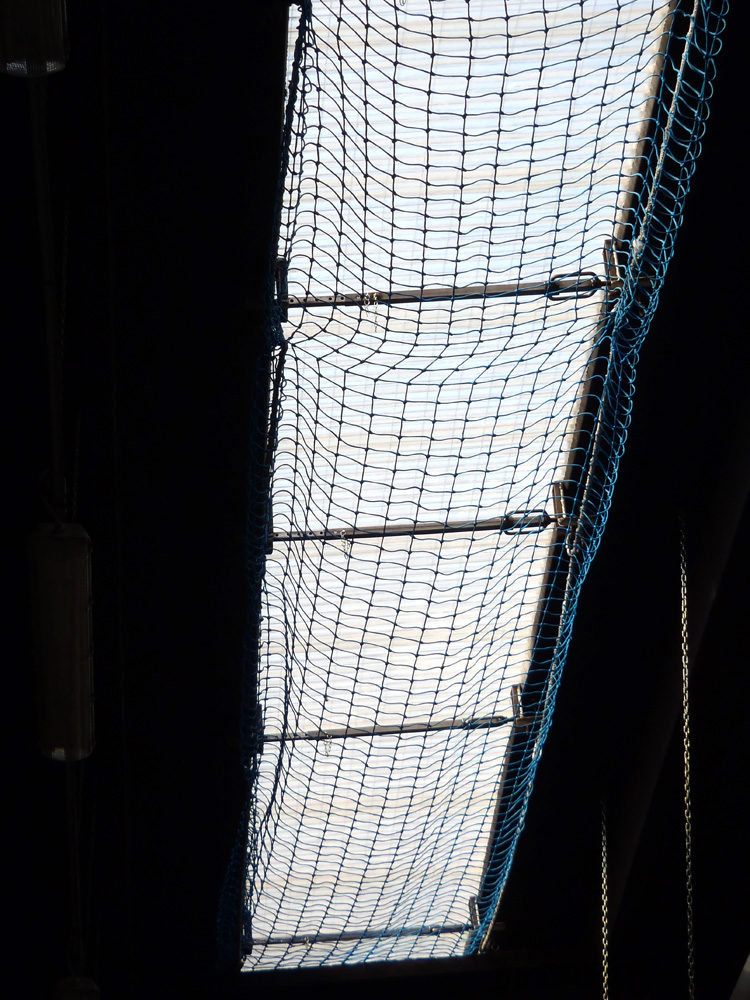

Sicurezza lucernari

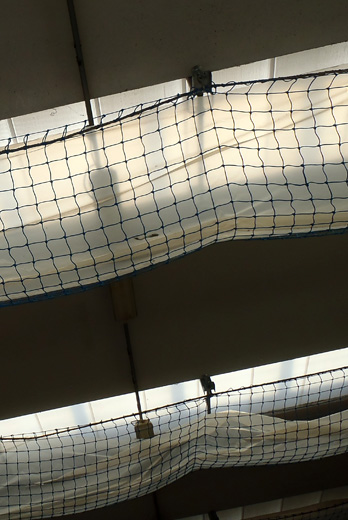

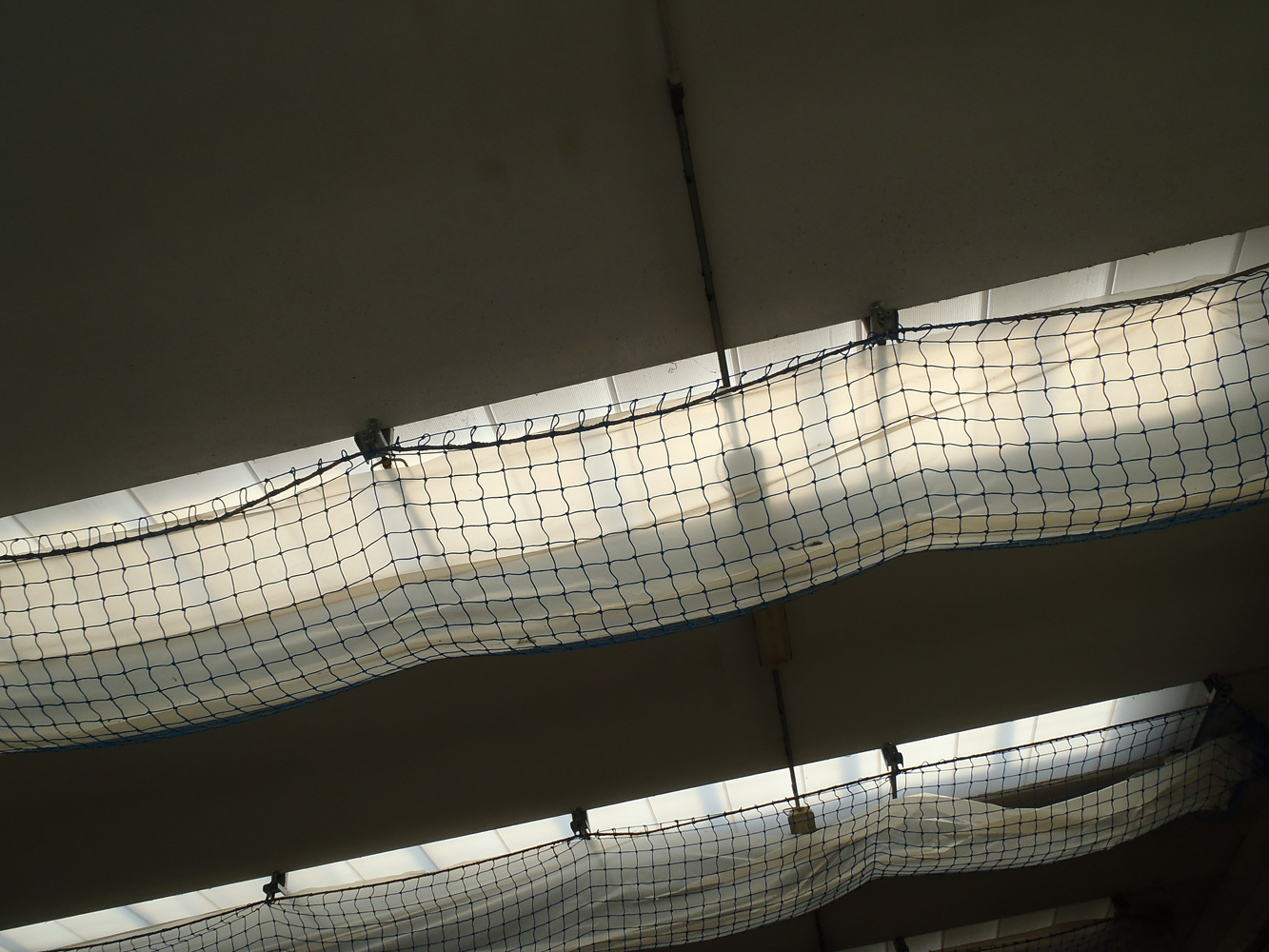

Lucernari in sicurezza

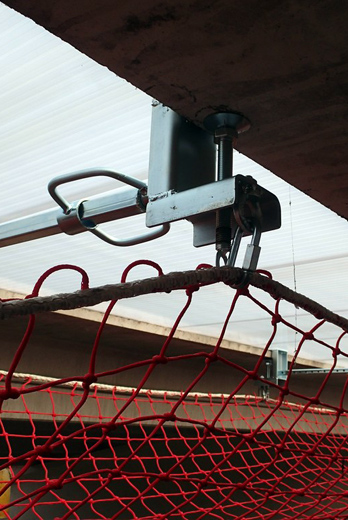

Installazione reti anticaduta
